چیلر اسکرال تهویه هوا خنک
یکی از مهم ترین تجهیزات خنک کننده چیلر می باشد که یکی از انواع آن چیلر اسکرال تهویه است که کار آن خنک کردن هوا است.
درواقع سرمایش در ساختمانهای مسکونی، تجاری، اداری و نیز سرد کردن ماشین آلات صنعتی را به عهده دارد.
چیلر چیست
چیلر دستگاهی می باشد که از یک خنک کننده، گرما را بصورت مایع از طریق سیکل های تراکم بخار، تبرید جذب یا تبرید جذب خارج می کند.
این مایع سپس می تواند از طریق یک مبدل حرارتی برای خنک کردن تجهیزات یا جریان فرآیند دیگری به گردش در آید.
به عنوان یک محصول جانبی ضروری، تبرید گرمای اتلاف ایجاد می کند که باید به محیط تخلیه شود و چیلرهای تراکمی ممکن است از هر یک از چهار کمپرسور مختص به خودش استفاده کنند.
امروزه رایج ترین کمپرسورهای چیلر اسکرال تهویه هرمتیک، اسکرو نیمه هرمتیک یا کمپرسورهای گریز از مرکز هستند که به دو صورت آب خنک و هوا خنک طراحی و ساخته می شوند.
چیلرهای جذبی برای عملکرد به منبع گرما نیاز دارند که آب سرد برای خنک کردن و رطوبت زدایی هوا در تاسیسات تجاری، صنعتی و سازمانی با اندازه متوسط تا بزرگ استفاده می شود.
چیلرها نقششان خنک کنندگی متمرکز می باشد که خنک کننده تمام یک و یا چندین ساختمان را فراهم می کند.

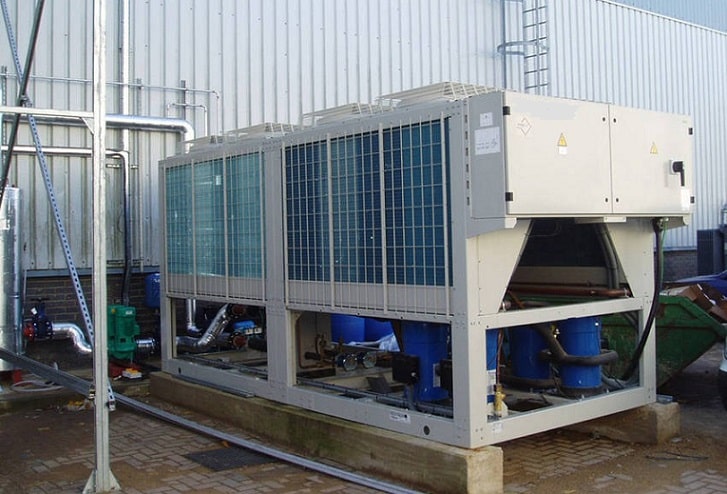

چیلر اسکرال تهویه هوا خنک
یکی از مدلهای کمپرسور که در دنیا مورد تقاضای بسیاری است چیلر اسکرال می باشد که برای خنک کردن هوا به کار می رود.
چیلر تراکمی دو نوع کلی دارد چیلر هوایی یا همان هوا خنک و نیز آبی یا همان آب خنک تقسیم می شوند.
اصول عملکرد چیلرها و قطعاتی که در آنها به کار رفته بسیار به یکدیگر شباهت دارند.
تنها تفاوت آنها در این است که در چیلر هوا خنک کندانسور به گونه هوا خنک عمل می کن.
و با استفاده نمودن از فن هایی که در حال دمیدن هوا را از روی لوله های کندانسور هستند خنک می گردد.
ولی در نوع چیلر تراکمی آب خنک یا آبی، کندانسور با استفاده کردن از آبی که خنک می شود.
این آب پس از دریافت حرارت داخل کندانسور با استفاده از پمپ به سمت برج خنک کننده ارسال می گردد تا دوباره در برج برگشت داشته باشد خنک گردد.
در کاربرد چیلر اسکرال تهویه برای تهویه مطبوع آب سرد شده در آن برای سرد نمودن و کم کردن میزان رطوبت موجود در هوا در مورد استفاده قرار می گیرد.
در کاربرد صنعتی این محصول آبی که سرد شده برای خنک نمودن کنترل‌شده محصولات و ماشینهای کارخانه استفاده می گردد. اجزای چیلر عبارتند از:
- برج خنک کننده (در مدل آب خنک)
- پمپ آب سرد
- پمپ آب کندانسور
- شیر انبساط
- تابلو برق
- اواپراتور
- کندانسور
چیلر چگونه کار می کند؟
در بیشتر کاربردهای خنک کننده، یک سیستم پمپاژ آب خنک یا محلول آب، گلیکول را از چیلر به واحدهای مزرعه به گردش در می آورد.
این سیال خنک، گرما را از تجهیزات میدانی خارج می کند و سیال گرم مجدد به چیلر اسکرال تهویه می آید.
این تجهیزات حاوی یک ترکیب شیمیایی به نام مبرد هستند که بسته به دمای مورد نیاز، مدل های متعددی از مبرد و کاربردها وجود دارد.
اما همه آنها بر اساس اصل اولیه فشرده سازی و تغییر فاز مبرد از مایع به گاز و بازگشت به مایع کار می کنند.
این فرآیند خنک کردن و گرم کردن مبرد و تبدیل آن از گاز به مایع و بازگشت دوباره، چرخه تبرید است.
و این چرخه با یک مخلوط مایع، گاز کم فشار که به اواپراتور می رود استارت می خورد.
در اواپراتور، گرمای حاصل از آب فرآیند، گلیکول، مبرد را بسیار داغ می کند که آن را از مایع کم فشار به گاز کم فشار تبدیل می‌کند.
گاز کم فشار وارد کمپرسور می شود و در آنجا به گاز پرفشار فشرده می شود.
گاز پرفشار وارد کندانسور می شود که در آن هوای محیط یا آب کندانسور حرارت را حذف می کند تا آن را به یک مایع پرفشار خنک کند و در نتیجه چرخه تبرید دوباره آغاز می شود.
