اصول طراحی اتاق تمیز و طبقه بندی آن

طراحی اتاق تمیز و وجود آن در دنیای امروزی بسیار با اهمیت می باشد.

تمامی صنایع به نوعی شاید موفقیت خود را مدیون اتاق های تمیز می باشند و این خود باعث فراگیر شدن این صنعت در کشورهای متعددی شده است.

همچنین طراحی اتاق تمیز همچنین در کشور ما هم روزافزون می باشد و امید است این صنعت با توجه به ارزش های بیشمارش، بیش از پیش توسط مسئولین در نظر گرفته شود و ارتقا پیدا کند.

اتاق تمیز چیست

یک اتاق تمیز (clean room) محیط کنترل شده ای است که دارای سطح پایینی از آلاینده ها مانند باکتری ها و بخارات شیمیایی است.

یک اتاق تمیز دارای سطح کنترل شده ای از میکرب ها و باکتری ها است که در یک اندازه ذرات مشخص شده است.

بررسی اجمالی اتاق تمیز

اتاق های تمیز در عملا در هر صنعت استفاده می شود که ذرات کوچک می توانند بر روند تولید تاثیر بگذارد. آنها در اندازه و پیچیدگی متغیر هستند.

به طور گسترده در صنایع مانند تولید نیمه هادی ها، داروسازی، بیوتکنولوژی، تجهیزات پزشکی و علوم زیستی، و همچنین تولید فرآیند انتقادی رایج در هوافضا، اپتیک، نظامی و وزارت انرژی استفاده می شود.

فیلترهای اتاق تمیز

• HEPA
• ULPA

اتاق تمیز فضای ذخیره شده ای است که در آن قوانین جهت حذف آلودگی ها و حفظ پارامترهای محیطی مانند دما، رطوبت و فشار ایجاد می شود.

مولفه کلیدی فیلتر هوای نفوذ بالا (HEPA) است که برای تکه تکه کردن ذرات ۰٫۳ میکرون و بزرگتر استفاده می شود.

تمام هوایی که به محفظه خالی منتقل می شوند از طریق فیلترهای HEPA رد می شوند و در موردهایی که  راندمان پیچیده ای نیاز است، از فیلترهای فوق الذکر (ULPA) استفاده می شود.

پرسنل اتاق تمیز

پرسنل انتخاب شده برای کار در اتاق های تمیز تحت آموزش گسترده ای در نظریه کنترل آلودگی قرار می گیرند.

آنها هنگام وارد شدن و خروج از اتاق تمیز از طریق هواکش، دوش هوا و یا اتاق های رختشویی استفاده می کنند و باید لباس های ویژه ای طراحی شود  تا آلودگی هایی که به طور طبیعی به وجود می آیند، حذف شوند.

بسته به طبقه بندی یا عملکرد اتاق تمیز، لباس مخصوص کارکنان ممکن است به اندازه متعددی جهت پوشاندن میکروب ها باشد.

لباس های پاک کننده برای جلوگیری از آزاد شدن مواد از روی بدن استفاده می شود.

لباس های تمیزکننده خود، نباید ذرات را رها کنند تا از محوطه فعالیت توسط کارکنان جلوگیری شود.

این نوع آلودگی کارکنان می تواند عملکرد محصول را در صنایع نیمه هادی و دارویی کاهش دهد.

لباس های تمیز

• چکمه
• کفش
• پیش بند
• پوشش ریش
• کلاه
• ماسک صورت
• دستکش
• پوشش کفش

اتاق تمیز کلاس ۱۰۰۰۰

اتاق های تمیز در سطوح پایین ممکن است نیاز به کفش های خاص با داشتن کف کاملا صاف داشته باشند که در آن گرد و خاک پخش نمی شوند.

با این حال، کف پای کفش نباید خطر لغزش ایجاد کند، زیرا ایمنی همیشه بالاتر از آن است.

کلاس ۱۰۰۰۰ سالن تمیز ممکن است از لباس های راحت، سرپوشیده استفاده کند. برای اتاق های کلاس ۱۰، روش های  لباس پوشیدن کامل با پوشش زیپ، چکمه، دستکش و محفظه کامل تنفس مورد نیاز است.

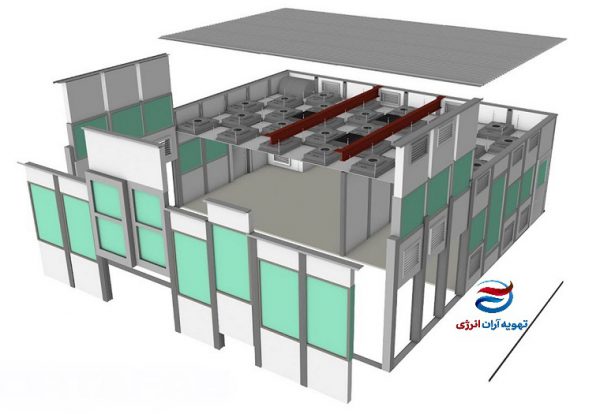

اصول طراحی اتاق تمیز

اتاق های تمیز با استفاده از فیلترهای هپا و اولپا با استفاده از اصول جریان هوا، هوا بدون ذرات را از بین می برند.

دستگاه های شدت هوا و به شکل مستقیم یودن جریان هوا را به سمت پایین فیلتر می کنند.

سیستم های جریان هوا لمینار به طور معمول در سراسر  سقف برای حفظ ثبات، جریان یک طرفه استفاده می شود.

معیارهای جریان انعطاف پذیر معمولا در ایستگاه های کار قابل حمل  می باشند.

طراحی اتاق تمیز شامل کل سیستم توزیع هوا است.در برنامه های جریان افقی، نیاز به استفاده از بازده هوا در مرز پایین دست فرآیند است.

استفاده از بازده هوایی نصب شده در سقف مخالف طراحی مناسب سیستم Clean room است.

قبل از طراحی اتاق تمیز اطلاعات محل مورد نظر را باید بدست آوریم:

• ارتفاع زیر پایه ها چگونه باید باشد؟
• آیا ستونی آنجا وجود دارد؟
• کف فعلی آنجا چگونه است، آیا مشخص است؟ آیا یکنواخت می باشد؟
• کنترل دما / HR مانند در این فضا چیست؟ گرمای آن چگونه است؟
• فضای موجود چگونه در دسترس است؟
• چه نیروی برقی آنجا در دسترس است؟

استانداردهای اتاق تمیز

در طراحی اتاق تمیز تمامی استانداردها باید در نظر گرفته شود.

به گفته بنیاد ملی علوم، «دیوارها، کف، سقف، رنگ، پوشش‌ها، زباله‌ها و گرد و غبار، همه می‌توانند منبع آلودگی باشند.

تجهیزات و لوازم مورد استفاده و همچنین مو، روغن پوست، عطر، پرز، الیاف و لوازم آرایشی عاملی در پاکیزگی هستند.

اتاق های تمیز با توجه به درجه تمیزی مورد نیاز برنامه تعیین می شوند.

این همچنین کنترل آلودگی حفظ شده برای مطابقت با مشخصات را تعیین می کند.

بسیار مهم است که این الزامات از ابتدا تا پایان فرآیند تولید مطابق با استاندارد طبقه بندی باشد یا ممکن است بر کیفیت و بهره وری مونتاژ تأثیر بگذارد.

تعداد و اندازه ذرات مجاز در اتاق، طبقه بندی تمیزی هوا را تعیین می کند.

از آنجایی که کاربرد در اتاق تمیز کمتر بحرانی می شود، مقادیر بیشتری از ذرات اجازه می دهند بدون آسیب وجود داشته باشند و طبقه بندی عددی اتاق تمیز را بالاتر می برد.

اتاق های تمیز در اندازه ها و پیکربندی های مختلف طراحی شده اند و بر اساس استاندارد ISO 14644-5:2004 صنعت اتاق تمیز و استاندارد فدرال ۲۰۹E رتبه بندی شده اند.

پس از تعیین طبقه بندی اتاق تمیز، الزامات زیادی وجود دارد که باید رعایت شود تا از تمیزی و کنترل بهینه بر محیط اطمینان حاصل شود.

طبقه بندی اتاق تمیز

در استاندارد فدرال ۲۰۹، مقدار ذرات برابر و بیشتر از ۰٫۵ میلی متر در یک فوت مکعب هوا اندازه گیری شده است، و این مقدار برای طبقه بندی کلین روم  استفاده می شود.

این نشانه متریک نیز در آخرین نسخه ۲۰۹ E Standard پذیرفته شده است.

استاندارد فدرال ۲۰۹E  در داخل کشور استفاده می شود. استاندارد TC 209 نیز وجود دارد.

هر دو استاندارد یک اتاق تمیز را با مقدار باکتری های موجود در هوا آزمایشگاه طبقه بندی می کنند.

کلین روم ها با در نظر گرفتن مقدار و اندازه ذرات مجاز در هر حجم هوا طبقه بندی می شوند.

چه چیزی در آینده کسب و کار شما را تصرف می کند؟

نکته مثبت در مورد اتاق های تمیز، انعطاف پذیری و سازگاری این سیستم ها است که امکان بازسازی آینده را فراهم می کند.

مواردی که این روزها به سرعت تغییر می کنند، ممکن است با سیستم سازی مدرن در طول دو سال، سه برابر تولید خود را بصورت بهینه و هوشمند با افزایش راندمان کاری، افزایش دهید.

طرح رشد شما چیست؟ با توجه به رشد تکنولوژی و افزایش کیفیت و راندمان کاری ، طراحی اتاق تمیز صنعت خود را مورد توجه قرار دهید.

جهت ارزیابی محل مورد نظر و طراحی اتاق تمیز با کارشناسان متخصص ما در امر کلین روم ، در ارتباط باشید.
