تفاوت چیلر اسکرو و اسکرال چیست؟

فرق چیلر اسکرو و اسکرال در هنگام انتخاب چیلر بسیار مهم می باشد و باید در هنگام خرید چیلر از ویژگی های چیلر مورد نظر اطلاعات کافی داشت.

مهمترین تفاوت های انواع چیلر در نوع کمپرسور آنها است.

برای درک مزایا و معایب کمپرسور اسکرال، ابتدا باید اطلاعات کلی از کمپرسور داشته باشید. در حالی که هر نوع کمپرسور منحصر به فرد است، اصول اولیه ثابت می ماند.

ابتدا یک موتور گازی یا الکتریکی انرژی را برای فشار دادن هوا به داخل محفظه تراکم دستگاه فراهم می کند. در مرحله بعد، محفظه تراکم هوا را قبل از تخلیه هوا برای استفاده در کاربردهای مختلف به حجم مورد نظر فشرده می کند.

انواع چیلر اسکرو، چیلر اسکرال، چیلرهای رفت و برگشتی و چیلر سانتریفیوژ، متداولترین چیلرها برای خنک سازی آب هستند.

مولفه های انتخاب چیلر عبارتند از:

• مقایسه انواع چیلر
• مقایسه کمپرسور در چیلر
• نحوه کار کردن دستگاه
• نوع پروژه مورد نظر
• صرفه اقتصادی تجهیزات
• بودجه در نظر گرفته شده

چیلر چیست

چیلر (chiller) یک منبع خنک کننده می باشد که بسته به نیاز مشتری به تامین آب خنک، از انواع چیلر هوا خنک، چیلر آب خنک یا مینی چیلرها می توان استفاده کرد.

تجهیزات مینی چیلر (mini chiller) همان طور که از نام آنها بر می‌آید ظرفیت کمتری دارند اما چیلرهای تراکمی با ظرفیت بالاتر از نظر ابعاد و اندازه هم بزرگتر هستند.

از آنجایی که یکی از اجزای تشکیل دهنده چیلرهای تراکمی، کمپرسور است، از چند کمپرسور با عملکرد متفاوت برای ساخت چیلر تراکمی آب خنک و هوا خنک استفاده می شود.

چیلرهای تراکمی به ترتیب با نام چیلر رفت و برگشتی یا پیستونی، چیلر اسکرو، چیلر اسکرال و چیلر سانتریفیوژ شناخته می‌شوند.

قیمت چیلر تراکمی (پارامترها)

• نوع کمپرسور
• ظرفیت کمپرسور برای عملکرد چیلر
• ابعاد و اندازه های دستگاه
• ظرفیت خنک کردن آب در هر ساعت
• نوع کندانسور
• جنس مواد اولیه استفاده شده

انواع چیلر تراکمی

• چیلرهای رفت و برگشتی (پیستونی)
• اسکرو (پیچ)
• سانتریفیوژ (گریز از مرکز)
• اسکرال

تفاوت چیلر اسکرو و اسکرال چیست؟

در صنعت سیستم های تهویه مطبوع، دستگاه هایی که بر اساس سیکل تبرید کار می‌کنند و موجب خنک سازی آب می شوند با عنوان چیلر شناخته می شوند.

انواع چیلرهای موجود در بازار بر اساس سیکل تبرید عمل کرده و از قسمت های مختلفی تشکیل شده اند.

عملیات تبخیر، فشرده سازی و متراکم کردن از طریق به حرکت درآوردن سیال انجام می شود.

نیروی لازم برای کار کردن انواع چیلر از انرژی موتور الکتریکی تامین می شود.

فرق چیلر اسکرو و اسکرال به پارامترهای متعددی بستگی دارد.

اجزای چیلر

• کمپرسور
• اواپراتور
• کندانسور
• شیر انبساط
• تابلو برق

چیلر اسکرو چیست؟

کمپرسور پیچی یا مارپیچ در چیلر اسکرو از دو روتور شیاردار مارپیچی منطبق تشکیل شده است: یک فلپ محدب و یک شیار مقعر و در یک محفظه ثابت قرار می گیرند و به طور همزمان حرکت می کنند.

با چرخش آنها، گاز مبرد از طریق کاهش حجم مستقیم بین دو روتور فشرده شده و به بخار تبدیل می شود.

این کمپرسورها مجهز به لغزنده هایی هستند که طول مسیر تراکم را تنظیم می کنند.

مکش، فشرده سازی و تخلیه همه در یک جهت خطی اتفاق می افتد.

روان کننده روغن روی روتور نیز به عنوان درزگیر عمل می کند.

خنک ‌سازی موتور زمانی اتفاق می‌افتد که مبرد از طریق سوراخ‌ های پیچ جریان می‌یابد که به عنوان جداکننده مایع عمل می‌کند.

طراحی کمپرسور اسکرال

داخل کمپرسور اسکرول دو “طومار” مارپیچی را در خود جای داده است که به طور هماهنگ برای فشرده کردن هوای وارد شده به دستگاه کار می کنند.

همانطور که اسکرول داخلی به دور داخل اسکرول بی حرکت می چرخد، فشرده سازی صورت می گیرد. از آنجایی که طراحی این دستگاه دارای تعداد کمی تکه تکه است، کمپرسورهای اسکرول می توانند از قابلیت اطمینان بالایی برخوردار باشند.

کمپرسورهای اسکرال با جایگزینی بدون روغن برای سایر کمپرسورهای جابجایی مثبت، از رقبا فاصله می گیرند. به عنوان مثال، کمپرسور اسکرو برای جلوگیری از ساییدگی و پارگی در استفاده، به روان کننده هایی مانند روغن متکی است.

اتکا به روغن این امکان را ایجاد می کند که بسیاری از مشکلات در طول عمر دستگاه ایجاد شود. با این حال، با یک کمپرسور اسکرال، هنگام فشرده‌سازی هوا، نگرانی کمتری دارید.

کمپرسور اسکرو

و به جهت تکمیل تعریف این چیلر باید ذکر کرد که چیلر اسکرو (screw chiller) تشکیل شده از کمپرسورهای اسکرو که در حقیقت از نوع کمپرسورهای جابجایی مثبت هستند.

این نوع کمپرسورها از چرخنده های مارپیچ برای فشرده کردن گاز خنک کننده استفاده می کنند.

زمانی که سیال در لابه لای چرخنده ها حرکت می کند، فشرده می شود تا به انتهای مجرای خروجی برسد.

کمپرسور چیلر اسکرو در دو نوع یگانه و دوگانه وجود دارد.

انواع چیلر اسکرو در مدل های چیلر هوا خنک و چیلر آب خنک در دسترس است.

ابعاد نسبتاً کوچک و سبک تر و همچنین نحوه کارکرد بدون تولید صدا و لرزش مهمترین ویژگی های طراحی چیلر اسکرو به شمار می رود.

این نوع چیلرها استحکام و دوام بالایی داشته و از نظر شکل ظاهری، ساده هستند.

مهمترین عیب چیلر اسکرو، هزینه های تعمیرات و نگهداری بالای آنها است.

برخی از اجزای چیلر اسکرو قیمت ارزان تری دارند.

کاربرد چیلر اسکرو و اسکرال مختصرا عبارتند از:

• برج ها و مجتمع های مسکونی
• ساختمان های اداری
• ساختمان ها و مراکز تجاری
• کارخانجات و واحدهای صنعتی
• تالار و هتل ها
• بیمارستان ها
• کلین روم (اتاق تمیز)
• رستوران ها
• پتروشیمی ها
• سوله ها
• هتل
• سالن های ورزشی و غیره

چیلر اسکرال

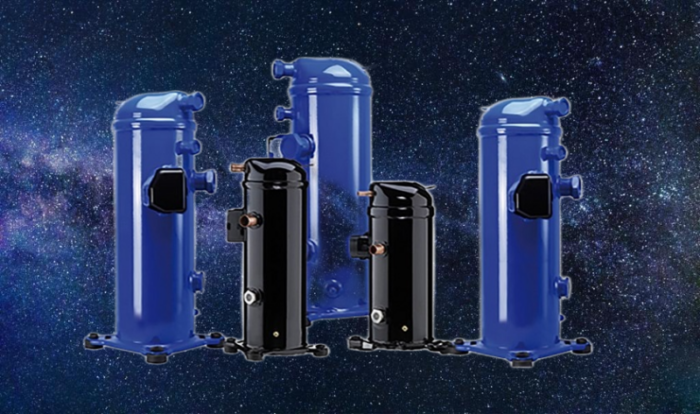

چیلر اسکرال (scroll chiller) مجهز به کمپرسور اسکرال می باشد.

کمپرسور اسکرال یک کمپرسور با جابجایی مثبت است که از دو دیسک مارپیچی در کنار هم تشکیل شده است.

دیسک فوقانی ثابت است اما دیسک پایینی در حول یک محور حرکت می کند.

چیلر اسکرال با سر و صدای کمتری کار می کند.

ظرفیت خنک سازی این چیلرها ۳۰ تن یا کمتر می باشد.

برخی از مشکلاتی که برای این چیلرها به وجود می آید، هزینه های تعمیرات بیشتری را  ایجاد می کند.

قیمت چیلر (فاکتورها)

• ظرفیت دستگاه
• نوع کمپرسور
• مدل دستگاه
• برند تولید کننده
• نوسانات ارزی
• جنس متریال بکار رفته

ظرفیت تبرید در کمپرسور چیلر اسکرو و اسکرال برحسب تن محاسبه می شود.

زمانی که  ظرفیت کمپرسور افزایش پیدا می کند، در راستای آن، سرعت جریان سیال نیز افزایش پیدا می‌کند.

در حال حاضر، چیلر اسکرو هوا خنک با ظرفیت خنک کنندگی متعدد وجود دارد.

چیلر اسکرو آب خنک در ظرفیت های خنک کنندگی بین ۷۰ تا ۷۵۰ تن موجود می باشند.

این نوع چیلرها دارای مصرف انرژی ۶۵/۰ تا ۹/۰ کیلووات در هر تن می باشند.
