اجزای چیلر تراکمی و نقش کلیدی آن‌ها در عملکرد دستگاه

چیلر تراکمی چیست؟ چه اجزای مهم و تاثیر گذاری دارد؟ در چه مدل هایی تولید می شود؟ قیمت آن چقدر است؟ چه نکات فنی دارد؟، پس برای اطلاع از پاسخ این سوالات، در ادامه با آر پی آسا همراه باشید.

چیلر چیست؟

در ابتدا می خواهیم با تعریف چیلر، انواع آن و اجزای سازنده اش آشنا شویم:

چیلرها یکی از مهم‌ترین تجهیزات سرمایشی هستند که در صنایع و ساختمان‌ها برای تولید آب سرد به کار می‌روند. این دستگاه‌ها با استفاده از یک سیکل ترمودینامیکی، گرما را از یک سیال خاص (مبرد) دفع کرده و آب سرد تولید می‌کنند.

همچنین چیلر ها با استفاده از سیکل‌های تراکمی بخار یا جذبی، گرما را از یک سیال مشخص دفع کرده و آب سرد تولید می‌کند. این آب سرد برای خنک‌کاری محیط‌های مختلف مانند ساختمان‌ها، کارخانه‌ها و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

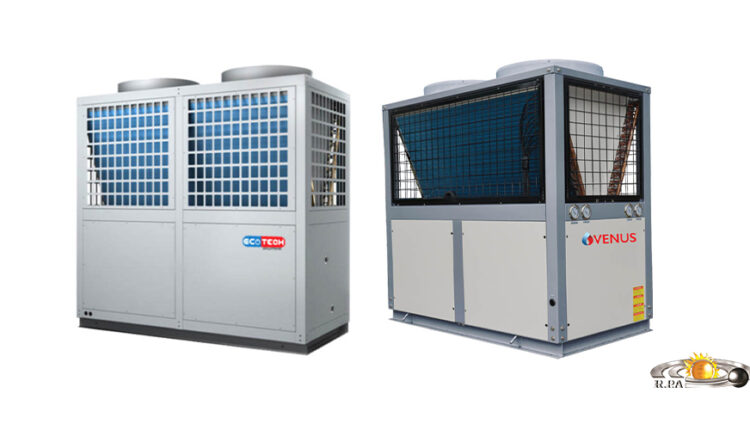

چیلر تراکمی چیست؟

چیلر تراکمی یکی از سیستم‌های خنک‌کننده پیشرفته است که در صنایع مختلف و ساختمان‌ها برای تولید آب سرد به کار می‌رود. این دستگاه با استفاده از سیکل تبرید تراکمی، دما را کاهش داده و آب سرد را برای تهویه مطبوع یا خنک‌سازی ماشین‌آلات تأمین می‌کند.

عملکرد چیلر تراکمی بر اساس سیکل تبرید است. ابتدا، گاز مبرد در کمپرسور فشرده شده و دما و فشار آن افزایش می‌یابد، سپس این گاز داغ وارد کندانسور می‌شود، جایی که حرارت خود را از دست داده و به مایع تبدیل می‌شود، پس از آن، مایع مبرد از طریق شیر انبساط عبور کرده و فشار آن کاهش می‌یابد. این مایع سرد وارد اواپراتور می‌شود، جایی که گرمای آب را جذب کرده و آب سرد تولید می‌کند

ارتباط مستقیم با واحد فروش

انواع چیلر تراکمی

اجزای چیلر تراکمی و نقش کلیدی آن‌ها در عملکرد دستگاه

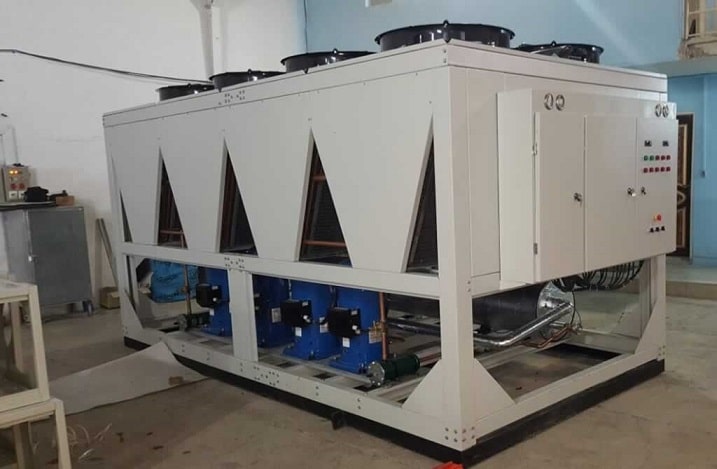

چیلر تراکمی یکی از اصلی‌ترین سیستم‌های سرمایشی در صنایع و ساختمان‌هاست. کارایی بالای این دستگاه بستگی مستقیم به هماهنگی و کیفیت اجزای تشکیل‌دهنده آن دارد. در ادامه، به بررسی مهم‌ترین قطعات سیستم و عملکرد هر کدام می‌پردازیم:

کمپرسور (Compressor)

کمپرسور در سیستم تراکمی نقش موتور اصلی را دارد. گاز مبرد را فشرده کرده و فشار و دمای آن را به سطوحی بالا می‌رساند تا امکان دفع گرمای جذب شده فراهم شود. انتخاب نوع کمپرسور (اسکرال، اسکرو یا پیستونی) و کیفیت ساخت آن، تأثیر زیادی بر بازده، مصرف انرژی و عمر دستگاه دارد.

کندانسور (Condenser)

پس از فشرده‌سازی مبرد، گاز داغ وارد کندانسور می‌شود. در این بخش گرما از مبرد گرفته شده و به محیط (آب یا هوا) منتقل می‌شود. کندانسور باعث تبدیل مبرد به مایع می‌شود. طراحی مناسب کندانسور، سطح انتقال حرارت و انتخاب مناسب بین نوع هوا خنک یا آب خنک از عوامل تعیین‌کننده عملکرد سیستم است.

شیر انبساط (Expansion Valve)

پس از عبور مبرد از کندانسور، باید فشار آن کاهش یابد تا بتواند در بخش بعدی گرمای محیط را جذب کند. شیر انبساط وظیفه کاهش فشار مبرد را بر عهده دارد. طراحی دقیق این شیر باعث می‌شود مبرد به صورت کنترل‌شده وارد قسمت بعدی دستگاه شود.

اواپراتور (Evaporator)

مبردی که فشار آن کم شده، وارد اواپراتور شده و با جذب گرمای سیال واسط (معمولاً آب یا گلیکول) تبخیر می‌شود. این فرآیند سبب خنک شدن سیال واسط می‌شود که سپس به سیستم مصرف‌کننده مانند فن‌کویل یا هواساز ارسال می‌گردد.

قطعات کمکی و حفاظتی

• فیلتر خشک‌کن (Filter / Drier): حذف رطوبت و ذرات معلق از مدار مبرد
• شیر برقی (Solenoid Valve): قطع و وصل جریان مبرد در شرایط خاص
• شیر اطمینان (Safety Valve): محافظت در برابر افزایش فشار بیش از حد
• جداکننده روغن (Oil Separator): در سیستم‌هایی که روغن همراه مبرد حرکت می‌کند، روغن را از مبرد جدا کرده و به کمپرسور بازمی‌گرداند
• سیستم کنترل و حسگرها: سنسورهای دما، فشار، شارژ مبرد و محافظت از اضافه بار، عملکرد ایمن و دقیق دستگاه را تضمین می‌کنند.

چرا شناخت اجزا مهم است؟

• عیب‌یابی سریع‌تر: وقتی بدانید هر قطعه چه کاری انجام می‌دهد، خطاها سریع‌تر شناسایی می‌شوند
• انتخاب صحیح قطعات: استفاده از قطعاتی با کیفیت بالا، عملکرد بهتر و هزینه‌های نگهداری کمتر
• طراحی بهینه: طراحی مناسب تجهیزات و ارتباط آن‌ها، بازده کلی سیستم را ارتقا می‌دهد
• نگهداری دقیق‌تر: سرویس و بازدید قطعات حساس به کمک شناخت دقیق اجزا ساده‌تر و تأثیرگذارتر خواهد بود.

مقایسه انواع چیلر های تراکمی

اگر می خواهید که به صورت بهتری مقایسه بین این چیلر ها را انجام دهید، پس در ادامه با ما همراه باشید:

نوع چیلر	نوع کمپرسور	نوع کندانسور	ظرفیت برودتی	مزایا	معایب
چیلر تراکمی آب خنک	پیستونی	آب	۴۰-۱۲۰۰ تن	راندمان بالا، هزینه نگهداری کم	نیاز به آب، فضای بیشتر
چیلر تراکمی هوا خنک	پیستونی	هوا	۴۰-۱۲۰۰ تن	نصب آسان، هزینه اولیه کمتر	راندمان پایین‌تر نسبت به آب خنک
چیلر تراکمی با کمپرسور اسکرال	اسکرال	آب یا هوا	۵-۱۰۰ کیلووات	صدای کم، هزینه نگهداری پایین	ظرفیت محدودتر نسبت به دیگر کمپرسورها
چیلر تراکمی با کمپرسور اسکرو	اسکرو	آب یا هوا	۷۰-۱۰۷۰ کیلووات	راندمان بالا، فضای کمتر	هزینه اولیه بالا
چیلر تراکمی با کمپرسور سانتریفیوژ	سانتریفیوژ	آب یا هوا	بالای ۱۰۰۰ کیلووات	عملکرد بسیار بالا در ظرفیت‌های بزرگ	هزینه نگهداری و تعمیرات بالا



کاربرد های چیلر تراکمی

چیلر تراکمی، دو شاخصه مهم در امر کاربرد دارد که عبارت است از:

تهویه مطبوع

چیلرهای تراکمی در سیستم‌های تهویه مطبوع برای خنک‌سازی فضاهای مسکونی، اداری و تجاری استفاده می‌شوند. آب سرد تولید شده توسط این چیلرها به فن کویل‌ها یا هواسازها منتقل می‌شود تا هوای خنک به فضا ارسال شود. این سیستم‌ها معمولاً در ساختمان‌های بزرگ، هتل‌ها، مراکز خرید و سالن‌های ورزشی به کار می‌روند.

برودت صنعتی

در صنایع مختلف مانند داروسازی، غذایی و شیمیایی، چیلرهای تراکمی برای خنک‌کاری ماشین‌آلات و فرآیندهای تولید استفاده می‌شوند. این چیلرها قادرند دماهای پایین‌تری نسبت به سیستم‌های تهویه مطبوع ایجاد کنند و در نتیجه برای خنک‌کاری تجهیزات حساس بسیار مناسب هستند.

مزایای استفاده از چیلر تراکمی

استفاده از چیلر تراکمی، مزایای حائز اهمیتی را در پی دارد:

بهره‌وری انرژی بالا

چیلرهای تراکمی به دلیل تکنولوژی پیشرفته‌ای که در طراحی و ساخت آن‌ها به کار رفته، دارای بهره‌وری انرژی بسیار بالایی هستند. این چیلرها می‌توانند با مصرف انرژی کمتر، سرمایش مورد نیاز را تامین کنند. به عنوان مثال، چیلرهای آب خنک معمولاً نسبت به چیلرهای هوا خنک عملکرد بهتری دارند و این موضوع باعث کاهش هزینه‌های برق در طولانی‌مدت می‌شود.

ظرفیت سرمایشی متنوع

چیلرهای تراکمی در ظرفیت‌های مختلفی تولید می‌شوند، که این تنوع به کاربران اجازه می‌دهد تا بر اساس نیازهای خاص پروژه خود، سیستم مناسب را انتخاب کنند. از چیلرهای کوچک برای واحدهای مسکونی تا چیلرهای بزرگ برای پروژه‌های صنعتی، این دستگاه‌ها قابلیت تطبیق با شرایط مختلف را دارند.

طول عمر بالا و نیاز به نگهداری کم

چیلرهای تراکمی معمولاً دارای عمر مفید طولانی هستند. با توجه به ساختار مقاوم و استفاده از قطعات باکیفیت، این دستگاه‌ها نیاز به نگهداری کمتری دارند. بسیاری از مدل‌های مدرن دارای سیستم‌های خودکار برای تشخیص و رفع مشکلات احتمالی هستند که نگهداری از آن‌ها را آسان‌تر می‌کند.

کاهش هزینه‌های عملیاتی

به دلیل بهینه‌سازی مصرف انرژی و کاهش نیاز به تعمیرات مکرر، چیلرهای تراکمی می‌توانند هزینه‌های عملیاتی ساختمان‌ها را به طرز قابل توجهی کاهش دهند. همچنین، این سیستم‌ها معمولاً دارای بازده بالایی در دوره‌های طولانی‌مدت هستند که به بهبود اقتصاد پروژه کمک می‌کند.

قابلیت تنظیم دقیق دما

چیلرهای تراکمی کنترل دقیق دما را ارائه می‌دهند که امکان خنک‌سازی مداوم را در کاربردهای مختلف فراهم می‌کند. این ویژگی باعث می‌شود تا کاربران بتوانند دما را بر اساس نیاز خود تنظیم کنند و از نوسانات دمایی جلوگیری کنند.

اشغال فضای کم

یکی از مزایای مهم چیلرهای تراکمی، اشغال حداقل فضا است. این دستگاه‌ها نسبت به سایر سیستم‌های سرمایشی فضای کمتری را اشغال کرده و برای افرادی که می‌خواهند زیبایی نمای ساختمان خود را حفظ کنند یا از فضای پشت بام بیشترین استفاده را ببرند، گزینه مناسبی هستند.

ایمنی بالا

چیلرهای تراکمی معمولاً ایمن‌تر از سایر سیستم‌های سرمایشی هستند زیرا نیازمند لوله‌کشی متراژ بالا برای انتقال مبرد نیستند. این امر باعث کاهش حوادث ناشی از سیم‌کشی شده و ایمنی بیشتری را فراهم می‌کند.

عملکرد بی‌صدا

چیلرهای تراکمی معمولاً عملکرد بی‌صدایی دارند که این ویژگی برای مکان‌هایی مانند بیمارستان‌ها، هتل‌ها و ادارات بسیار حائز اهمیت است. عدم تولید صدا در حین کار باعث ایجاد آرامش بیشتر در محیط می‌شود.

سازگاری با محیط زیست

با توجه به اینکه چیلرهای تراکمی مصرف انرژی کمتری دارند، استفاده از آن‌ها می‌تواند تأثیرات منفی بر محیط زیست را کاهش دهد. این دستگاه‌ها معمولاً با مبردهایی کار می‌کنند که آسیب کمتری به لایه اوزون وارد می‌کنند.

نصب آسان

نصب چیلرهای تراکمی نسبت به سایر سیستم‌های سرمایشی ساده‌تر است و نیاز به سیم‌کشی کمتری دارد. این امر موجب کاهش هزینه نصب و زمان مورد نیاز برای راه‌اندازی سیستم می‌شود.

انتخاب چیلر تراکمی

در انتخاب چیلر تراکمی باید نکات مهمی را در نظر داشت:

نوع چیلر

اولین قدم در انتخاب چیلر، تعیین نوع آن است. چیلرهای تراکمی به دو دسته اصلی تقسیم می‌شوند:

چیلر تراکمی هوا خنک

این نوع چیلرها معمولاً در فضای باز نصب می‌شوند و از هوای محیط برای خنک کردن مبرد استفاده می‌کنند. آن‌ها نیازی به برج خنک‌کننده ندارند و در شرایط آب و هوایی گرم و مرطوب عملکرد خوبی دارند.

تفاوت چیلر تراکمی با چیلر جذبی

چیلر های تراکمی و جذبی که از دو نوع پر کاربرد در صنعت تهویه مطبوع هستند، تفاوت های مهمی دارند که دانستن این موارد در انتخاب بهترین نوعِ چیلر با توجه به نوع نیاز شما کمک به سزایی می کند. در ادامه به شرحِ تفاوت های چیلر های تراکمی با چیلر های جذبی می پردازیم:

ویژگی	چیلر تراکمی	چیلر جذبی
منبع انرژی	برق (کمپرسور برای فشرده‌سازی گاز مبرد استفاده می‌شود)	گاز طبیعی، بخار یا گرما (فاقد کمپرسور؛ از ژنراتور و ابزوربر استفاده می‌شود)
ضریب عملکرد (COP)	بالاتر (معمولاً بین ۲.۵ تا ۷)	پایین‌تر (معمولاً بین ۰.۵ تا ۱.۲)
مصرف آب	در نوع هواخنک مصرف آب ندارد؛ در نوع آب‌خنک مشابه چیلر جذبی است	مصرف آب بالاتر به دلیل نیاز به برج خنک‌کننده
کاربردها	پروژه‌های بزرگ مانند بیمارستان‌ها، دانشگاه‌ها و مراکز تجاری	پروژه‌هایی با محدودیت برق یا هزینه بالای برق
هزینه اولیه نصب	معمولاً بالاتر	معمولاً کمتر
هزینه نگهداری	کمتر (قطعات متحرک کمتری دارد)	بیشتر (نیاز به سرویس‌های دوره‌ای بیشتر دارد)
صدا	ممکن است صدا تولید کند (به دلیل وجود کمپرسور)	صدای کمتر (فاقد کمپرسور؛ فرآیندهای حرارتی هستند)
کارایی در شرایط مختلف	عملکرد بهتر در شرایط مختلف آب و هوایی	مناسب برای شرایط خاص با تأمین گرما یا گاز

فروش چیلر تراکمی شرکت آر پی آسا

یکی از خدماتی که مجموعه تهویه آر پی آسا ارائه می دهد، راهنمایی مشتریان و ارائه خدمات در حوزه تهویه مطبوع و همچنین تعیین قیمت محصول با توجه به نوع انتخاب مشتری می باشد که این امر را کارشناسان و متخصصان شرکت برای خریداران محترم انجام می دهند.

کارشناسان در ابتدا مشتریان را از نظر نوع کاربرد و موقعیت نصب چیلر تراکمی راهنمایی می کنند و سپس چیلر تراکمی مناسب با نیاز آنها را با خدمات پس از فروش مطمئن و همچنین با ارائه قیمت انواع چیلر تراکمی، به آنها در خریداری بهترین و مناسب ترین محصول، کمک می کنند.

مشتریان محترم می توانند جهت اطلاع از قیمت فروش چیلر تراکمی مورد نظر و مشخصات فنی انواع مدل های موجود و همچنین خرید چیلر تراکمی ، فرم مشاوره را پر کنند تا کارشناسان قسمت فروش در اسرع وقت با آنها تماس بگیرند.

برای دریافت مشاوره از کارشناسان ما، استعلام قیمت و خرید همواره میتوانید از طریق شماره های زیر و کلیک برروی آن باما تماس بگیرید.

سایر راه های ارتباطی :

آدرس کارخانه:

جمع بندی

چیلر تراکمی یکی از اجزای کلیدی در سیستم‌های سرمایشی مدرن است که با استفاده از تکنولوژی‌های پیشرفته، امکان تولید سرمایش مؤثر را فراهم می‌آورد. آشنایی با اجزای سازنده آن نه تنها به درک بهتر عملکرد این سیستم کمک می‌کند بلکه انتخاب مناسب‌ترین نوع چیلر برای نیازهای خاص شما را تسهیل می‌کند.

اگر به دنبال راه‌اندازی، تعمیر یا جایگزینی قطعات چیلر تراکمی خود هستید، همین حالا با ما تماس بگیرید. کارشناسان ما پس از بررسی شرایط و نیاز شما، بهترین قطعات و طراحی را پیشنهاد می‌دهند تا دستگاهی با عملکرد بالا و دوام زیاد داشته باشید.
