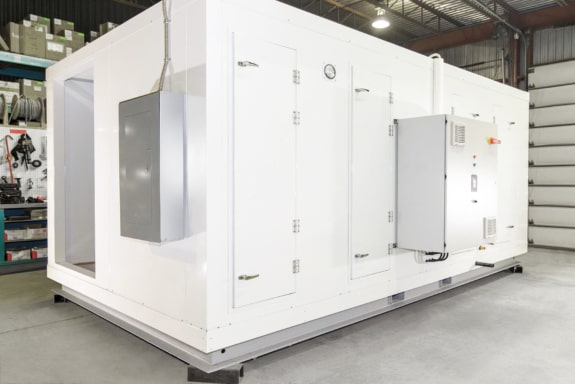

هواساز هایژنیک کلین روم و عملکرد آن

هواساز هایژنیک کلین روم نقش بسیار مهمی در تصفیه هوا و ذرات آلوده دارد بنابراین یکی از اجزای اصلی در اتاق تمیز می باشد که در این مقاله مختصرا به ویژگی های این سیستم می پردازیم.

هواساز هایژنیک

بر خلاف هواساز های استاندارد معمول،هواسازهای بهداشتی، کلیه سطوح داخل پانل هایش از ورق استنلس استیل X5CrNi 18-10 می باشد.

هواسازهای هایژنیک قبل از پوشش نهایی با ورق استنلس استیل به وسیله سلیلکون‌های آنتی بیوتیکال برای جلوگیری از نفوذ آب به تجهیزات زیرین دستگاه هنگام شستشو کابین صدا خفه کن درون دستگاهها به صورت افقی آب بندی شده اند.

هر اتاق تمیز به یک سیستم تصفیه هوا قوی برای تولید داروها، تجهیزات پزشکی، نیمه هادی ها و محصولات بهداشتی نیاز دارد.

فضای طبقه در بالاترین حد است، و سیستم های تهویه مطبوع اتاق تمیز اختصاصی باید فضا را با سیستم های هوای غیر بحرانی به اشتراک بگذارند.

گاهی اوقات، سیستم تهویه مطبوع داخلی مستقیماً به یک اتاق تمیز القایی هوای تازه تغذیه می شود.

اجزای هواساز

یک AHU شامل پیش فیلترها، فن، کویل های خنک کننده و محفظه اختلاط است.

اجزای داخلی AHU همان ویژگی‌های سطح کارآمد موجود در اتاق‌های تمیز را می‌طلبد: فضای داخلی صاف و بدون پرچ، مهره، پیچ، یا شکاف.

تضعیف کننده های صدا و دمپرها کمترین صدای دمنده و لرزش را تضمین می کنند.

اجزای دیگر در AHU عبارتند از:

• مرطوب کننده ها
• رطوبت گیر
• تضعیف کننده های صدا
• عایق های لرزش

جریان هوا از طریق AHU به طور مساوی توزیع می شود زیرا هوا به درستی از طریق سیم پیچ کشیده می شود.

نیازی به ایجاد شکاف بین دمنده و کویل نیست.

بنابراین طول AHU کوتاهتر است. ترسیم از طریق AHU بهترین انتخاب برای جاهایی است که محدودیت فضا وجود دارد.

فیلتر هواساز

فیلترهای هوای پیشرفته همچنین گرده ها، باکتری ها و مواد حساسیت زا را از هوا حذف می کنند.

به عنوان مثال، AHU های نصب شده در یک بیمارستان به سطح بالایی از فیلتر هوا نیاز دارند زیرا هوای یک بیمارستان ممکن است حاوی ویروس ها و باکتری های مسری باشد.

به یاد داشته باشید که دمپر صفحه ای است که جریان هوا را متوقف یا تنظیم می کند.

دمپرها در کانال های تغذیه و برگشت در AHU قرار می گیرند. آنها میزان هوای ورودی و خروجی از AHU را تنظیم می کنند.

برخی از AHU ها بسته به پیچیدگی و الزامات می توانند اجزای دیگری نیز داشته باشند.

نصب و راه اندازی واحد فیلتر فن

این سیستم ها بسیار انعطاف پذیر هستند و در صورت نیاز تطبیق می یابند.

گسترش یک اتاق تمیز یا افزایش نرخ تعویض هوا نیازی به یک پیمانکار HVAC برای اجرای مجرای اضافی یا ایجاد تغییرات چشمگیر در سیستم HVAC موجود ندارد.

نصب معمولاً می تواند توسط تیم های متخصص انجام پذیرد.

عملکرد هواساز هایژنیک کلین روم

• تعویض آب جمع شده،تا جلوگیری از نفوذ هوا به درون دستگاهها هنگام شستشو وجود داشته باشد.
• این سیفون ها دورن تمام دستگاههای احتیاج به شستشو دارند جاسازی می‌شوند.
• برای جلوگیری از نقوذ هوای محیط و هم ورودی سیفون‌ها با واشرهای مخصوص درزگیری می‌شوند.
• برای شستشوی بهتر قاب فن‌ها بالاتر از دستگاههای دیگر نصب می‌شود.
• ه علاوه پنجره‌ها بازرسی هم درون یونیت‌ها وجود دارد .
• پایه‌های چراغها ضد آب هستند اگر چه رطوبت درون هوا به درون آنها نفوذ نمی‌کند و به آنها آسیب نمی‌رساند.
• توصیه می‌شوند برای اینکه به سادگی قابل ضد عفونی باشند همچنین بتوان INVERTER روی آنها نصب کرد.
• همچنین در صورت نیاز بتوان روی آنها فن برقی نصب کرد.
• هواسازهای بهداشتی به طور مخصوص طراحی شده‌اند و دارای ویژگی‌های کاربردی گسترده‌ای هستند.
• این هواسازها به میکرو پروسسورهایی که به همین منظور طراحی شده‌اند کنترل می‌شوند.

کاربری هواساز هایژنیک

• شرکت های دارو سازی و بهداشتی
• ·استفاده در بیمارستان ها و مراکز بهداشتی
• ·استفاده در آزمایشگاهها و مراکز تحقیقاتی و نظامی
• ·استفاده در اتاق های تمیز(Clean room)

ویژگی های دستگاه

طراحی کلی دستگاه برای به حداقل رساندن رسوب ناخالصی ها و از بین بردن رشد باکتری ها و قارچ ها

طراحی کلی واحد برای دسترسی بدون مشکل به نظافت و ضدعفونی کلیه قسمت های واحد (محوطه های سرویس داخلی، قطعات قابل جابجایی و …)

فضای داخلی صاف بدون شیار، چین، لبه های تیز و غیره برای تمیز کردن و ضدعفونی ایمن

فضای داخلی که از نظر ساختاری با تمام الزامات استانداردهای بهداشتی سازگار شده است (به عنوان مثال فیلتر تامین مجهز به تشتک تخلیه میعانات، تمام تشتک های میعانات گازی در یک طراحی سه بعدی خاص، مهر و موم درب بدون چسب و واشرهای قابل جابجایی برای ضدعفونی و غیره)

تاسیسات از نظر ساختاری اصلاح شده اند تا کلیه الزامات استانداردها (نصب فیلترها، ساخت فن / مبدل حرارتی / صدا خفه کن، پد میرایی، دمپرهای تنظیم کننده هوا، اتصالات محفظه و غیره) را برآورده کنند.

طراحی مواد داخلی مطابق با الزامات استانداردها است. قطعات فلزی ساخته شده از فولاد ضد زنگ یا پوشش پودری، قطعات غیر فلزی (رنگ های پودری، لاستیک، درزگیرها، واشرها و غیره) طبق استاندارد ISO 846 برای بی اثری باکتریایی و قارچی آزمایش می شوند.

رنگ پودری مخصوص که برای تمامی اجزای داخلی رنگ شده در طراحی ضد میکروبی استفاده می شود

واحدهای هواساز آر.پی.آسا در طراحی بهداشتی مبتنی بر طراحی استاندارد هستند، به این معنی که امکان ترکیب خودسرانه آنها وجود دارد.

طراحی هواساز

طراحی صحیح واحد هواساز (AHU) مطابق با استاندارد یا استاندارد بهداشتی توسعه یافته (اتاق های تمیز) در نرم افزار طراحی AHUMAN ادغام شده است.

در برنامه طراحی AHUMAN چندین بررسی و هشدار ادغام شده است. آنها به تدریج منجر به یک طراحی معتبر بهداشتی کلی از واحد هواگیری می شوند.

محدوده برنامه

محدوده برنامه عملکرد گواهی شده یوروونت (ECP) برای واحدهای هواساز بهداشتی (HAHU) در محدوده بهداشتی واحدهای هواساز (AHUs) اعمال می شود. این یک گزینه گواهی اضافی برای AHU هایی است که قبلاً در محدوده گواهی ECP قرار دارند.

جنبه بهداشتی AHU بر اساس ۳ سطح طبقه بندی، بسته به کاربردهای مختلف، تایید شده است:

سطح ۱: مناسب برای کاربردهای تجاری از جمله دفاتر، ساختمان های تجاری، مدارس و هتل ها.

سطح ۲: برای استفاده در بیمارستان ها و مراقبت های بهداشتی مناسب است.

سطح ۳: مناسب برای کاربردهایی از جمله دارویی، فرآوری مواد غذایی، اتاق های سفید، سالن های عمل و موارد مشابه.

مشخصات هواساز هایژنیک کلین روم

• استراکچر از پروفیل های آلومینیومی مخصوص مصارف هایژنیک
• بدنه داخلی از ورق استنلس استیل ضد زنگ یا آلومینیومی یا ورقهای پوشش دار با توجه به سفارش مشتری
• تمام باکس ها مجهز به کف شوی مخصوص هایژنیک
• فن از نوعPLUG FANمخصوص دستگاههای هایژنیک به صورت کوپله مستقیم فاقد پولی و فلایویل و تسمه
• فیلتر بستر اول از نوع آلومینیومی قابل شستشو
• فیلتر بستر دوم از نوع کفی پلیتد با راندمان ۵۰% ( سفارش مشتری)
• فیلتر بستر سوم از نوع کیسه ای با راندمان ۹۵% ( سفارش مشتری)
• فیلتر بستر چهارم از نوع هپا با راندمان ۹۹٫۹% ( سفارش مشتری)
• تمامی عایق ها از نوع مصارف هایژنیک به ضخامت ۲۵ یا ۵۰ میلیمتر
• هوابندی کامل دربها و پانلها سقف و کف دستگاهها
• استفاده از دستگیره و لولا های مخصوص مصارف هایژنیک
• دریچه سایت گلاس منصوب بر روی درب های بازدید

سنسورهایی هواساز

• حسگر دما
• سنسور رطوبت
• سنسور فشار
• سنسور CO2

ما سنسور رطوبت را در AHU نصب می کنیم تا رطوبت هوا را تشخیص دهد.

سیگنال هایی را برای کنترل رطوبت به AHU ارسال می کند.

در صورتی که AHU آنها را داشته باشد، عملکرد رطوبت سازها یا رطوبت گیرها را کنترل می کند.

سنسور فشار را در AHU نصب می کنیم تا فشار هوا را تشخیص دهد. سرعت دمنده بسته به ورودی داده شده توسط سنسور فشار افزایش یا کاهش می یابد.

به ما می گوید که فیلترهای هوا کثیف یا تمیز هستند.

به یاد داشته باشید که فیلترهای هوای کثیف اجازه نمی دهند هوا به راحتی از آنها عبور کند.

ما یک سنسور CO2 در AHU نصب می کنیم تا میزان دی اکسید کربن موجود در هوا را تشخیص دهد.

سیگنال هایی را برای حذف هوای کهنه و اضافه کردن هوای تازه به واحد کنترل هوا ارسال می کند.

حفظ سطح CO2 در زیر یک سطح معین برای بهبود کیفیت هوا مهم است.

در هواساز هایژنیک کلین روم سنسورها با توجه به کلاس اتاث تمیز گذاشته می شود.

جهت خرید دستگاه با کارشناسان مجموعه آر.پی.آسا در ارتباط باشید.
